八重洲FT1D设置APRS教程

2018年8月13日 评论 4,592

一、开启APRS MODEM,选择传输速率

1、长按DISP按键进入FT1D菜单

2、选择9 APRS

3、选择4 APRS MODEM

4、选择1200或9600

5、按PTT键退出菜单

(注意:OFF是关闭猫。猫打开后接收机无法睡眠,会降低电池使用时间,不用时可以关闭)

八重洲FT1D设置APRS教程

二、检查设置

当你选择成功设置之后,B模式的屏幕最右边会出现小字12或96,这说明FT1D开始准备接收APRS信号。

注意:APRS只能在B模式工作,A模式是不能提供APRS接收的。

然后我们需要设定接收ARPS的频率,以楚雄的BR8SCX-2为例,434.150MHz是APRS的工作频率。它每30分钟会自动发出一个信标,它也会传递正在使用APRS的电台信标。无论如何,只要当你的FT1D接收到信标,并发出一声”叮咚“或高音”嘟“,同时屏幕上跳出信标信息,那就说明你的猫设置正确了。

三、开启GPS

1、长按DISP按键进入FT1D菜单

2、选择9 APRS

3、选择20 GPS POWER

4、选择GPS ON

5、按PTT键退出菜单

(注意,OFF是关闭GPS。GPS开启时FT1D的静态电流增加30ma,比较费电,不用时可以关闭)

八重洲FT1D设置APRS教程

四、开启智能信标和智能信标类型

1、长按DISP按键进入FT1D菜单

2、选择9 APRS

3、选择16 BEACON TX

4、选择SMART

八重洲FT1D设置APRS教程

5、短按DISP键退回上一级菜单

6、选择27 SmartBeaconing

7、选择适合于你的智能新标类型。TYPE1适用于开车,TYPE2适用于骑自行车,TYPE3适用于步行。

(如需轨迹连贯,还需进一步设置你选择的TYPE类型的数值)

8、按PTT键退出菜单

八重洲FT1D设置APRS教程

五、呼号、标记、时区输入步骤

1、长按DISP按键进入FT1D菜单

2、选择9 APRS

3、选择23 CALLSIGN(APRS)

4、输入你的六位呼号(呼号是可以使用键盘输入)

5、呼号输入完毕后,使用旋钮选择后缀至-7(后缀设置参考SSID设置一贴)

八重洲FT1D设置APRS教程

6、短按DISP键退至菜单上一级

7、选择25 MY SYMBOL

8、选择一种适合你的标记

八重洲FT1D设置APRS教程

9、短按DISP键退至菜单上一级

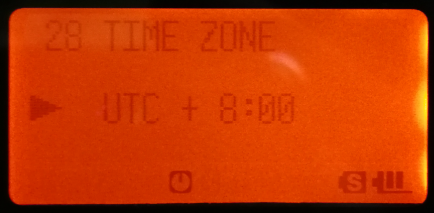

10、选择28 TIME ZONE

11、选择 UTC + 8:00

八重洲FT1D设置APRS教程

12、按PTT键退出菜单

六、检查设置

这个时候,只要您的FT1D定位,就会自动地发送第一个新标。信标发送时会发出低音”嘟”,同时B指示灯发出红色光。如果发送之后听到一声高音“嘟”,并且屏幕跳出DE>你的呼号字样,说明APRS中继接收到了您FT1D的信标发送,并成功转发。然后再按F+0键,查看你呼号那一行所对应的时间。如果时间正确,那么说明你的时区设置正确。

七、关闭B段数据传输声音

1、长按DISP按键进入FT1D菜单

2、选择9 APRS

3、选择8 APRS MUTE

4、选择ON

5、按PTT键退出。

八重洲FT1D设置APRS教程

八、检查设置

FT1D的B模式屏幕右边所显示的12或96闪动。此后,FT1D会以低音“嘟”,高音“嘟”,和“叮咚”分别指示发送信标、接收到重复新标、接收到新新标。

九、中继设置

1、长按DISP按键进入FT1D菜单

2、选择9 APRS

3、选择18 DIGI PATH

4、选择P2(1)1 WIDE1-1

(WINDE1选择参考APRS数字中继转发规则一贴)

5、按PTT键退出。

八重洲FT1D设置APRS教程

数字中继开启转发规则(重要)

中继转发的数据包格式:目标地址+源地址+中继 1+中继 2+信息

其中中继 1 由 WIDE1-N 表示,WIDE1 是中继名称,N 中继转发计数,当 N=0 时,消隐显示。

中继 2 由 WIDE2-N 表示,WIDE2 是中继名称,N 中继转发计数,当 N=0 时,消隐显示。

当 N=0 时,转发后的数据会打上该路径转发完毕标志“*”。

中继 1、中继 2 路径位置无限制。

八重洲FT1D设置APRS教程

这里开启了 WIDE1-1,当N=1,计数-1,数据包重组为:目标地址+源地址+ WIDE1-0+信息,也就是当 N=0 时,转发后的数据会打上该路径转发完毕标志“*”即为:BR8SCX-2*,WIDE1*,BH8SEL-3*

十、手动发送或自动发送信标

当FT1D已经通过GPS定位后,您可以按F+9键手动发送一个信标。如果FT1D无法定位时,它是不允许您手动发送新标的。此时我们只需进入到9 APRS菜单下的24 POSITION,可以看到默认的是GPS,旋转旋钮到填写经纬度界面,填写好相应经纬度后就能手动发射信标,需要智能信标时候再改回GPS即可,此时菜单16需要重先调整为智能信标模式。

十一、查看FT1D的GPS状态

选择菜单1 DISPLAY,然后进入1 GPS INFO,我们可以查看自己的朝向、经纬度、速度(SPD)、高度(ALT)、时间(TIM)。按下ENT键,我们还能看到已经连接上的卫星状况以及信号强度。

十二、轨迹查看

可以选择TF卡存储的轨迹信息导入google地球查看或是直接登录202.141.176.2、aprs.cn等在线地图查看

八重洲FT1D设置APRS教程

图示的信息为:当前速度2.8 km/h ,方位:111° 海拔:1,792.0m

注释信息:Chuxiong Digi:434.150Mhz(楚雄aprs中继频率)

[R5PRW5,BR8SCX-2*,WIDE1*,BH8SEL-3*]:FT1D发出信标,中继BR8SCX-2(DIGI)收到后重组转发一次,最后由BH8SEL-3(igate)上传网络。

APRS最后更新:2020-1-15
