一、前言

随着IP网络技术的发展,APRS的传输媒介不局限于无线分包通信,还有效利用了现有的因特网进行远距离传输。APRS的应用也不局限于位置报告,还扩展到气象信息、数据遥测、实时交流以及其它数据的发布。因而对于业余无线电爱好者来说,APRS不仅是是在UV上的一种扩展,更是爱好者建立的覆盖全球的位置信息为主的信息发布和查看系统。

APRS数字中继、网关和气象站架设-图片1文章源自HAM小站-https://bh8sel.com/497.html

二、实现的功能

此次架设要实现以下功能:文章源自HAM小站-https://bh8sel.com/497.html

比如我带有一台aprs电台,通过一个约定的频率,能把实时信息通过架设的中继(DIGI)传给另外一个持有aprs电台的爱好者,同时依托互联网网关(IGATE),将信息传到APRS服务器,依托外界设备通过互联网浏览查看实时信息。(RF-IS:电台台站 → 数字中继 → 互联网网关);文章源自HAM小站-https://bh8sel.com/497.html

同时,我能够使用aprs电台接收到通过中继(DIGI)发出的全世界的(看你选择的过滤条件)aprs爱好者的实时信息(IS-RF:互联网网关 → 数字中继 → 电台台站)。文章源自HAM小站-https://bh8sel.com/497.html

RF—IS传递路径:电台台站 → 数字中继 → 互联网网关 → 二层服务器 → 枢纽服务器 → 核心服务器(网络广播)。文章源自HAM小站-https://bh8sel.com/497.html

IS—RF传递路径:核心服务器(网络广播)→ 枢纽服务器 → 二层服务器 → 互联网网关 → 数字中继 → 电台台站。文章源自HAM小站-https://bh8sel.com/497.html

IS—IS传递路径:网络终端台站 → 二层服务器 → 枢纽服务器 → 核心服务器(网络广播) → 枢纽服务器 → 二层服务器 → 网络终端台站。文章源自HAM小站-https://bh8sel.com/497.html

另外设备扩展了气象信息,能够把采集到的实时信息上传或是下发。此处设备只采集实时的设备周边气象信息,采集的信息仅作为爱好者研究交流使用。文章源自HAM小站-https://bh8sel.com/497.html

APRS数字中继、网关和气象站架设-图片1文章源自HAM小站-https://bh8sel.com/497.html

三、架设使用设备清单

1、51TNC:它是一款嵌入式APRS多合一设备,DIGI,IGATE一体化设计,通过软件设置既能单独实现DIG/IGATE,也能混合应用,能够脱离电脑独立运行、接入网络无需更换路由器,可以通过客户端随意管理。而且集成网关、数字中继、气象站、远程控制等多项功能和GPS接口与一体,编解码高效稳定,体积小巧、功耗低。文章源自HAM小站-https://bh8sel.com/497.html

APRS数字中继、网关和气象站架设-图片1

2、即插即用气象板接口板:接口板接插件包括温湿度传感器、气压传感器、气象传感器接口。

APRS数字中继、网关和气象站架设-图片1

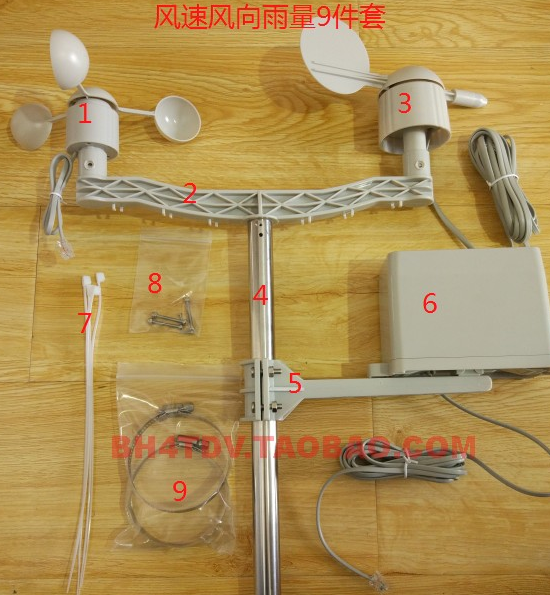

3、风速风向雨量气象传感器套件:安装时候需注意几个事项,雨量安装需要水平,撑杆不能太细,如摇换会影响准确度。风向需要确定方位,可以采用手机自带指南针确认校准。

APRS数字中继、网关和气象站架设-图片1

4、小型百叶箱:气象罩,我采用的规格:内径61MM,10层,不够可以加层,层数越高,通风性能越好,测量更准确。可以装入气象板、攀藤PM2.5检测等传感器。配件附有折弯板,用抱箍固定于撑杆。

APRS数字中继、网关和气象站架设-图片1

5、美版GM300(麦仓):收发电台采用V段25W两信道麦仓,频率很宽,136MHZ—162MHZ,写频须在DOS下运行,尝试过XP无法写频。如在城区使用建议频率换为U段频率,测试对比过解码率要比V段提升一倍多!

APRS数字中继、网关和气象站架设-图片1

6、13.8v戴尔电源:采用12V改装,电源用料十足,不管是做工和屏蔽都做得很好。

7、天馈系统:天线采用华鸿1.2米UV双段天线,做工不错、价格适中,如需要高增益还需换更长的天线。馈线采用3米50—5规格,建议更换更粗的馈线,如-9或是-12。

8、线材辅料:采用室外网线电源线8加2线组(规格:8*0.5无氧铜+2*1无氧铜),能够实现220V和网络一条线直接上楼顶、不锈钢防雨箱(规格:300*400*180),这个规格的箱子电台、TNC、电源、插座、交换机可以紧凑容纳。天线和气象站撑杆:采用32的不锈钢管,铁件加工焊接成型)、还需准备捆扎带、膨胀螺栓、抱箍等。

四、分享几张架设图

APRS数字中继、网关和气象站架设-图片1

机箱容纳供电电源、TNC、电台,此时屏幕显示信息为气象信息

APRS数字中继、网关和气象站架设-图片2

随手画的草图,真的是草图。 APRS数字中继、网关和气象站架设-图片2

APRS数字中继、网关和气象站架设-图片2

风速、风向、雨量、温湿度传感器

风速、风向、雨量、温湿度传感器

风速、风向、雨量传感器特写

放置电源、TNC、电台的不锈钢机箱

采用华鸿1.2米UV双段天线

整体的效果图

五、查看aprs信息

你可以通过带有aprs功能的手台、车台,或是专用的aprs设备查看信息;手机端使用流云aprs、APRSdroid等APP查看;电脑端登录202.141.176.2、aprs.cn、aprs.fi等网站查看。下图示即为电脑端查看到的BH8SEL-10(digital、igate) 和BH8SEL-13(weather)信息。
